06031C103JAT2A MLCC：完整电气数据手册及关键规格
核心要点 (核心见解) 100V 耐压： 在紧凑的 0603 封装中具备高压能力，适用于 24V/48V 电源轨。 X7R 稳定性： 工作温度范围为 -55°C 至 +125°C，电容变化量可预测（±15%）。 精密容差： ±5% (J 级) 确保对滤波和定时电路的更精确控制。 直流偏压意识： 对于高压直流应用中有效电容值的计算至关重要。 06031C103JAT2A 是一款 10 nF (0.01 µF)、±5% 容差的 MLCC（多层陶瓷电容器），采用 0603 封装，具有 X7R 介质和 100V 直流额定电压。这些核心参数直接影响高压、小封装设计中的直流偏压行为和温度稳定性。 100V 直流额定电压 适用于 24V/48V 工业电源轨，并为浪涌保护提供充足的电压余量。 ±5% 容差 (J) 比标准的 ±10% 精度更高，可减少模拟滤波中的电路变异性。 0603 封装 与 0805 替代方案相比，可节省高达 40% 的 PCB 面积，同时保持 100V 的耐压能力。 背景 — 06031C103JAT2A MLCC 究竟是什么 核心身份与头条规格 器件 06031C103JAT2A 被定义为 10 nF (0.01 µF) ±5% 电容器。测量参考条件通常为 25 °C 下的 1 kHz / 1V AC。该组件针对介质稳定性至关紧要的紧凑型高压应用。 典型应用 常见用途包括 24–48 V 电源轨上的去耦和旁路、耦合以及 EMI 滤波。X7R 介质提供良好的体电容，但表现出 直流偏压依赖性 —— 即有效电容随直流电压增加而降低。 对比分析：06031C103JAT2A 与替代方案 特性 06031C103JAT2A (X7R) 常规 0603 (Y5V) 高精度 (C0G/NP0) 温度稳定性 ±15% (-55 至 +125°C) +22% / -82% (较差) ±30ppm/°C (极佳) 额定电压 100 V DC 通常 ≤25 V DC 50 V - 100 V 直流偏压效应 中度降低 严重损耗 无 典型用途 旁路 / 高压电源轨 低成本消费类 射频 / 精密定时 数据分析 — 完整电气特性详述 电容测量： 在 25 °C、1 kHz、1 Vrms 下测量。±5% 容差 (J) 比标准的 ±10% (K) 或 ±20% (M) 更严格，为频率相关电路提供了更好的一致性。 损耗角正切 (DF)： 1 kHz 时典型最大值 ≈ 2.5%。较低的 DF 意味着在交流纹波条件下内部发热较少。 绝缘电阻 (IR)： 在额定电压下，最小值为 10 GΩ 或 100 MΩ·µF（以较小者为准）。这确保了在电池供电或高阻抗电路中泄漏电流极小。 专家见解与布局指南 供稿人：Marcus Vane，高级 PCBA 现场应用工程师 PCB 布局提示： 对于采用 0603 封装的 100V MLCC，焊盘与相邻铜平面之间应保持至少 0.2mm 的间距，以防止电弧放电。如果连接到大面积接地平面，请使用“热焊盘”以确保良好的焊接浸润。 常见误区： 不要假设 10nF 的值在 100V 时仍然保持。在满额定电压下，由于 X7R 电压系数的影响，实际有效电容可能会下降 30-50%。为了长期可靠性，设计时应始终保持至少 20-30% 的电压余量。 典型应用：24V DC-DC 输入滤波器 24V-48V 输入 06031C103JAT2A 至负载 GND 手绘示意，非精确原理图 去耦逻辑： 在这种情况下，10nF MLCC 用作高频旁路。将其尽可能靠近调节器的输入引脚放置，可以最大限度地减少寄生电感并减少 EMI 辐射发射。 制造与焊接指南 回流焊曲线： 采用标准的 J-STD-020 无铅回流焊。避免快速冷却（超过 2°C/秒），以防止陶瓷产生微裂纹。 焊盘布局： 使用 IPC-7351 “Nominal” (M) 焊盘图形。焊盘过大可能会增加回流焊过程中组件“立碑”的风险。 检测： 对于高可靠性电路板，建议进行 X 射线检测，以检查电路板在焊接后受到机械应力时是否出现内部脱层。 常见问题与解答 问：06031C103JAT2A 在直流偏压下的表现如何？ 答：与所有 X7R MLCC 一样，随着施加的直流电压增加，它会损失有效电容。在 100V 时，您可能只能看到 5nF 到 7nF 的有效电容。请查阅制造商的偏压曲线进行精确计算。 问：该器件的最佳替代品有哪些？ 答：任何具有 ±5% 容差的 0603 X7R 100V 10nF 器件。如果没有 ±5% 的型号，±1% 的 C0G/NP0 版本是更优（但更贵）的替代品。请避免使用 Y5V 或 Z5U 介质。 小封装中的可靠高压性能 在大批量生产之前，请查阅官方数据手册验证特定批次的数值限制。

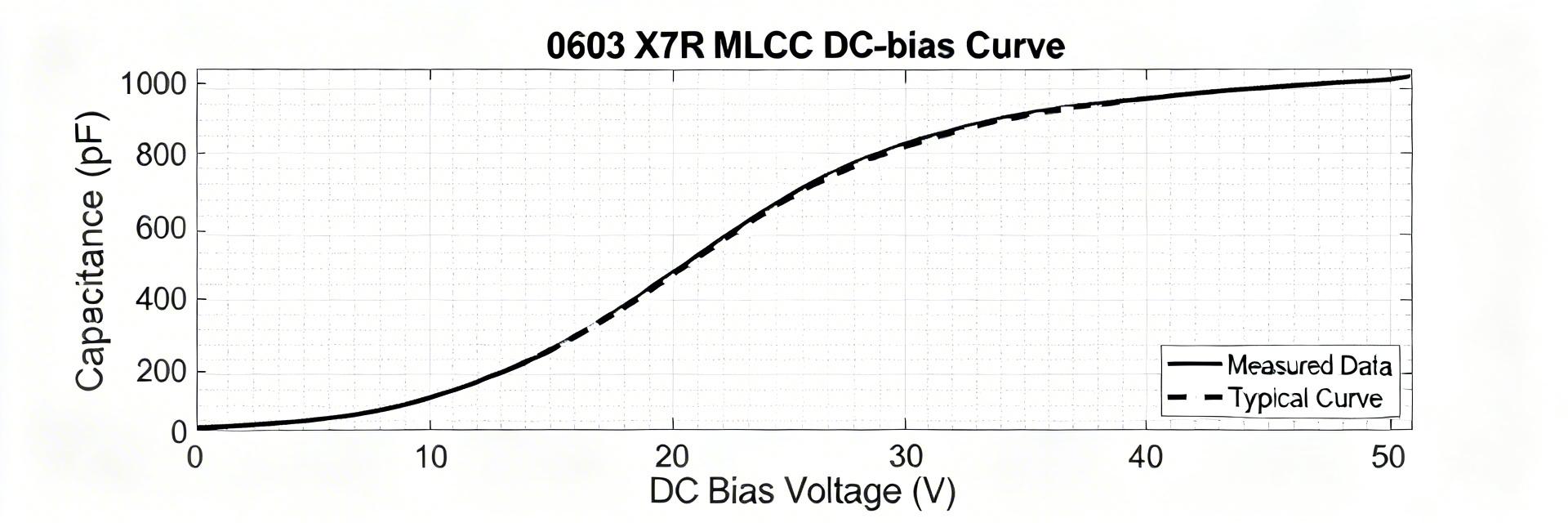

MLCC 06031C102K4Z2A规格分析：DC-Bias&Temp Data
• 核心观点 现代板级设计依赖多层陶瓷电容器进行紧凑的去耦和滤波；了解其在电路中的实际值至关重要。 • 证据支持 数据手册趋势和独立实验室扫描通常显示，X7R 0603 1 nF、100 V 部件在偏压和温度压力下会损失大量电容。 • 详细说明 本说明量化了预期的直流偏压和热行为，概述了可重复的测试方案，并提供了实用的缓解措施，使工程师在 MLCC 偏离 0 V / 25 °C 工作时避免意外。 背景与关键规格概览 核心观点： 首先列出驱动偏压和热响应的关键标称参数。 证据支持： 对于所讨论的类别，基准值为 0603 封装、标称电容 1 nF (1000 pF)、额定电压 100 VDC、公差 ±10%、介质 X7R，工作范围通常涵盖 -55 °C 至 +125 °C。 详细说明： 这些字段（电容、公差、额定电压、温度范围、介质类型和尺寸代码）应从数据手册中获取，并标记为“数据手册标称值”与测量值。 型号与封装基准 在测试前记录部件标识符和基准数值规格。对于典型的示例型号，标称列表定义了测量目标。将数值标记为“标称值（数据手册）”，并为 BOM 审核人员保留一个单独的“在 25 °C / 0 V 下测量”列。 为什么 X7R 介质很重要 X7R 具有较高的介电常数，但具有非线性特征。EIA Class II 介质以牺牲绝对稳定性为代价来换取紧凑的电容。设计人员必须预料到，与 C0G/NP0 相比，它具有中等稳定性以及显著的电压和温度降额。 直流偏压行为：预期电容随电压的变化 在 X7R MLCC 中，电容通常随直流偏压的增加而下降。曲线形状在低至中等电压下表现为陡峭的初始下降，随后转变为接近额定电压的缓慢渐近尾部。 直流偏压 (V) 归一化电容 (%) 可视化保留率指南 0 V 100% 10–20 V 85–95% 25 V 80–90% 50 V 60–75% 100 V 45–60% 电路影响： RC 低通滤波器的截止频率与电容成反比；电容减少 40% 会使 fc 提高 1/0.6 ≈ 1.67 倍。请使用测得的保留率重新计算滤波器极点和瞬态预算。 热稳定性 X7R 在 -55 °C 至 +125 °C 范围内通常在其级别公差内变化。报告 -55、0、25、85 和 125 °C 下的检查点。最大的偏移通常出现在极端温度下。 综合效应 假设保留率为乘积关系：如果在给定偏压下保留率为 70%，在某温度下为 90%，则最坏情况为 63% (0.7 × 0.9)。尽可能优先采用直接的组合条件测量。 测量与测试方法 推荐设备 • 高精度 LCR 表 (1 kHz–100 kHz) • 低纹波直流偏压电源 • 恒温箱 / 冷热台 • 四端开尔文连接夹具 测试顺序 在 25 °C / 0 V 下建立基准 在固定温度下进行电压扫描 (0 V → 额定电压) 在固定偏压点进行温度扫描 记录稳定时间和不确定度 选型指南 适用于空间有限且可接受中等降额的场合。避免用于精密定时。若追求绝对稳定性，请选择 NP0/C0G；或选择更大封装 (0805) 以降低直流偏压敏感性。 布局核对表 应用电压降额（设计电压 < 额定电压） 并联多个 MLCC 以恢复电容 将电容器靠近 IC 电源引脚放置 在 BOM 备注中记录保留率曲线 内容总结 ✓ 测量归一化电容随直流电压的变化；使用检查点（0、10、25、50、100 V）重新计算 RC 极点。 ✓ 报告相对于 25 °C 的温度百分比变化；在最坏情况规划中假设保留率为乘积关系。 ✓ 通过降额、并联部件或使用稳定介质来缓解影响；记录所有测得的保留率以保证可重复性。 常见问题解答 + 06031C102K4Z2A 的电容在直流偏压下如何变化？ 实测响应： 预计电容随偏压增加而初始快速下降，随后向额定电压方向缓慢变化。实际操作： 以归一化保留率表为起点，在工作电压下测量 n ≥ 5 个单元以设定设计余量。 + 评估直流偏压时应使用什么测量频率？ 回答： 选择与应用相匹配的频率——定时/交流耦合使用 1 kHz，去耦或开关电源使用 10–100 kHz。如果跨宽频谱带使用，请记录多个频率下的保留率。 + 我该如何报告和应用直流偏压与温度的综合结果？ 回答： 优先采用直接的组合条件测试（在温度扫描期间施加偏压）。如果没有此类数据，请保守地将独立的保留系数相乘，并在 BOM 中明确注明不确定度。
06031A8R0C4T2A规格分析：性能和公差
06031A8R0C4T2A 规格分析：性能与公差 数据驱动核心： 该零件的发布数据表列出了 8 pF ±0.25 pF、100 V 额定电压、C0G/NP0 介质、0603 封装，以及 -55 °C 至 +125 °C 的工作范围。微小的绝对公差在精密射频、滤波和定时电路中至关重要。 单数位皮法 (pF) 值的绝对公差直接影响窄带网络中的谐振频率和插入损耗。本分析旨在解读其电气性能、公差规格，并提供实用的测试与设计指导。 背景：零件概述与关键规格 关键规格摘要 标称电容量 8 pF 公差 ±0.25 pF 额定电压 100 V 介质 C0G (NP0) 封装 0603 (英制) 温度范围 -55 至 +125 °C 应用语境 典型应用领域包括 精密射频网络、高稳定性定时电路 和 紧凑型高压模块。当需要低介质损耗、可忽略的老化以及随温度和偏压变化的稳定电容时，设计人员会选择 C0G 0603 多层陶瓷电容器 (MLCC)。严格的绝对公差适用于要求可预测谐振和低相位噪声的应用。 数据分析：电气性能与条件的关系 电容稳定性 C0G/NP0 介质表现出接近零的温度系数和极小的工作老化。在 8 pF 时，直流偏压效应通常很小但可测量。对于 8 pF 0603 封装，预期随温度和直流偏压的变化仅有微小的百分比偏移。然而，在精密谐振电路中，即使是零点几皮法的差异也很重要，因此需验证批次间的行为。 C0G 温度漂移 (~0 ±30 ppm/°C) 频率响应与 ESR 等效串联电阻 (ESR) 和损耗因子 (DF) 通常随频率升高而增加。低损耗 C0G 介质在射频波段保持极小的 DF（通常在 10-4 至 10-3 范围内）。对于射频和定时应用，请使用阻抗分析仪或矢量网络分析仪 (VNA) 在预期带宽内准确捕捉谐振和损耗。 公差影响与统计考虑因素 3.1% 解读 8 pF 上的 ±0.25 pF ±0.25 pF 的绝对公差约为 3.125% 的相对误差，这会导致谐振频率产生约 1.56% 的偏移 (f ∝ 1/√C)。 在实际应用中，1.56% 的频率偏移在许多宽带射频匹配网络中是可以接受的，但对于高 Q 值滤波器则处于边缘水平。典型生产偏差可能集中在标称值附近，但数据表公差是保证的极限。如需检验，建议每批抽取 30–60 个单元进行鉴定。 测试与验证方法 测量程序 使用 4 端子开尔文夹具以最大程度减少寄生效应。 测量前进行开路/短路 (OPEN/SHORT) 校准。 在 1 MHz（或工作频率）下进行测量。 热浸泡后施加 0.5 Vrms 的测试信号。 常见误区 夹具寄生电容（可能增加 fF 至 pF 级的误差）。 引线长度过长导致结果失真。 焊接过程中因受热引起的偏移。 仪器保护环 (Guard-ring) 使用不当。 应用案例与设计计算示例 LC 滤波器预算 对于 f0 = 100 MHz 且 C = 8 pF，L ≈ 316 nH。±3.125% 的电容变化会在 100 MHz 时产生 ±1.56 MHz 的偏移。设计人员必须决定这是否符合滤波器的带宽要求。 匹配策略 对于相位敏感电路，请使用组件匹配或校准。策略包括并联组合以平均公差，或实施基于固件的频率校正偏移。 可执行的选择与设计清单 采购预警 • 确认公差是绝对值 (pF) 还是百分比 (%)。 • 确认额定电压符合系统最坏情况。 • 对于高可靠性应用，检查批次可追溯性。 缓解策略 • 并联两个相同的电容以平均偏差。 • 预留测试点以便进行系统内验证。 • 在电感选择中留出余量以便微调。 总结 标称 8 pF 且公差为 ±0.25 pF 会产生约 3.125% 的变化；这对于窄带射频稳定性预算至关重要。 C0G/NP0 介质和 100 V 额定电压提供了低损耗和宽广的工作余量。 测量需要经过校准的 4 端子夹具和热处理以确保准确性。 通过并联平均、微调或基于固件的校准程序来缓解公差问题。 常见问题解答 工程师在实际操作中应如何验证 ±0.25 pF 的公差？ + 使用带有 4 端子开尔文夹具的校准 LCR 表或阻抗分析仪。在电路的工作频率（或 1 MHz）下进行开路/短路校准。在目标温度下对零件进行处理，并在接受 ±0.25 pF 读数之前考虑仪器不确定度。 直流偏压会显著改变该零件的电容量吗？ + 与高 K 值材料（如 X7R）相比，C0G 介质表现出极小的直流偏压偏移。然而，在 8 pF 这样非常低的值下，即使是微小的绝对变化也是可测量的。请务必在代表性的直流条件下验证偏压响应，以确认设计的公差预算。 团队何时需要比 ±0.25 pF 更严格的公差？ + 如果应用要求的频率稳定性优于约 1.56% 的波动，或者如果多个电容器之间的匹配对于高阶滤波器的对称性或谐振器 Q 因子的维持至关重要，则应指定更严格的公差。
0603 6.8pF C0G数据表深度潜水：关键规格和公差
通过对常见 MLCC 数据手册的数据驱动检查显示，0603 6.8pF C0G 元件通常列出的公差在 ±0.1–±0.5 pF 范围内，额定电压从 50 到 100 V，自谐振频率 (SRF) 从数百 MHz 到低 GHz 区域。这些参数直接决定了其在射频匹配、槽路电路和精密定时中的适用性。本文将深入解析这些数据手册字段，以便工程师能够快速判断候选元件是否满足性能和公差需求。 为什么选择 0603 6.8pF C0G 至关重要 0603 封装 6.8pF 常见的电气应用 设计人员在射频匹配网络、小型高 Q 值滤波器、振荡器负载电容和杂散电容补偿中使用 6.8pF。在这些应用中，绝对值很小，因此 ±0.25 pF 的变化就会显著改变谐振频率或 RC 时间常数；0603 封装平衡了电路板面积、自动贴片效率以及中 GHz 布局中可接受的寄生参数。 C0G (NP0) 介质特性与其他介质的对比 C0G 提供近乎为零的温度系数 (~0 ppm/°C)、极低的老化率和非常低的损耗因数，从而保持了 Q 值和定时稳定性。相比之下，X7R/Y5V 介质在电容随温度和电压变化时表现出非线性，且损耗更高；当必须满足精度或低漂移要求时，数据手册中的介质标注是选择的关键指南。 数据手册剖析：必须阅读的字段 电气规格：各字段含义及接受范围 关键电气条目包括额定电容、公差（绝对值 pF 或百分比 %）、测试频率和测试电压（通常为 1 MHz @ 指定交流电平）、温度系数 (C0G)、损耗因数或 tanδ、绝缘电阻/漏电流、ESR（如果提供）以及 SRF 或阻抗曲线。典型的发布范围：精密元件常见公差为 ±0.25 pF，C0G 的典型目标是 DF < 0.001，但这些是“典型值”，而非所有制造商的保证值。 设计人员不可忽视的机械与可靠性规格 机械数据包括标称 0603 尺寸（公制 1608）、推荐焊盘图形、最大厚度和允许的焊缝。组装注意事项指定了回流焊曲线限制和最高焊接温度，可靠性表列出了热冲击、湿度、可焊性、机械冲击/振动和温度循环等测试——请关注数据手册中任何汽车级或扩展认证选项。 公差说明：±pF 与百分比的对比及解读 将绝对 pF 公差转换为实际误差范围 6.8 pF 上的 ±0.25 pF 绝对公差大约等于 ±3.7% 的电容误差；在线性近似中，这会使 LC 谐振频率偏移大约该百分比的一半，这对于窄带射频至关重要。当制造商引用 ±pF 而非百分比时，他们强调了该元件在低电容值应用中的适用性，因为在这些应用中，百分比公差在绝对数值上会变得很大。 改变规格数值的测量条件 电容列表取决于测试频率、温度和施加的测试电压——数据手册可能会报告 1 MHz 或其他频率下的测量值。测量不确定度、夹具和不同的测试电压会导致明显的元件间差异；在假设可互换性之前，务必检查制造商测量参数的条件。 性能指标与实际限制 损耗、阻抗、SRF 和寄生参数 —— 解读曲线 阻抗随频率变化的曲线显示，电容电抗不断下降，直到寄生电感导致 SRF 处的阻抗达到最小值，之后出现电感行为。设计人员需要识别 SRF，即 ESR 和寄生电感限制可用范围的拐点。对于 0603 6.8pF C0G，SRF 通常在几百 MHz 到低 GHz 之间，而电路板布局的寄生参数会降低有效 SRF。 值得关注的电压和温度影响 小数值电容可能会表现出直流偏压敏感性：对于许多介质，施加的电压会降低有效电容。C0G 很大程度上不受温度引起的漂移影响，但数据手册有时会包含电容随直流偏压或温度变化的曲线——检查这些曲线以确认在预期工作范围内的稳定性。 阻抗与频率关系可视化 阻抗 (Ω) 频率 → SRF 点 应用实例与选择方案 射频与滤波器用途 确保 SRF 至少是工作频率的 3 倍。 为关键谐振选择 ±0.25 pF 的公差。 针对高 Q 值，目标 DF < 0.001。 精密定时与模拟电路 选择 C0G 以获得最小的温度系数和老化。 核实制造商数据手册中的老化规格。 为严格的绝对匹配指定配对元件。 设计与采购清单 电容值 公差 额定电压 损耗因数 (DF) 自谐振频率 (SRF) 测试频率 封装 卷带数量 6.8 pF ±0.25 pF 50/100 V 300 MHz 1 MHz 0603 3,000 采购规格片段： "0603 6.8pF C0G，公差 ±0.25 pF，额定电压 50/100 V，DF ≤0.001，提供阻抗随频率变化的曲线和 SRF 数据，符合 RoHS，卷带包装，且具有批次可追溯性。" 总结 快速的数据手册审查应优先考虑电容公差（绝对值 pF 与百分比）、测试条件、损耗因数、SRF/阻抗曲线以及机械约束。使用清晰的采购清单可以防止在为射频、定时或精密应用选择 0603 6.8pF C0G 时出现意外。 公差： 关注低电容值元件的绝对公差 (±0.25 pF)，以避免频率偏移。 条件： 始终在不同制造商之间比较相同的测试频率和电压。 验证： 验证焊盘图形和回流焊限制，以确保长期稳定性。 常见问题解答 0603 6.8pF C0G 的公差如何影响射频调谐？ ▼ 公差直接使谐振频率发生偏移：6.8 pF 上 ±0.25 pF 的变化会引入几个百分点的频率偏差，这可能会使窄带滤波器或匹配网络失谐。对于射频调谐，请指定 SRF 余量，优先选择更严格的绝对公差，并在原型设计期间包含匹配调整或修整。 哪些数据手册字段可以确认 0603 6.8pF C0G 用于振荡器的稳定性？ ▼ 对于振荡器，请检查温度系数（C0G 应为 ~0 ppm/°C）、老化率、损耗因数以及任何电容随直流偏压变化的曲线。同时确认机械和焊接限制，以确保负载电容在组装和回流焊后保持稳定；在采购规格中要求提供老化和稳定性的数据手册条目。 哪些测试和检验步骤可以验证到货的 0603 6.8pF C0G 卷带？ ▼ 在数据手册规定的测试频率和电压下进行电容抽样测量，如果是射频批次则验证 SRF/阻抗，并进行基本的可焊性和外观检查。增加生产抽样 (C-S-V) 和批次可追溯性以检测供应商的偏差；如果偏差超过验收标准，则升级到全电气批次测试。
MLCC 06031A560J4T2A：性能报告和关键规格
本综合报告整合了 0603 尺寸多层陶瓷电容器的电气和可靠性研究结果，该电容器专门为高密度、薄型 PCB 设计而开发。范围涵盖电气性能、标准化测试方法、可靠性结果，以及基于制造商数据手册对比和独立实验室测量的策略性选型指南。 零件识别与背景 如何解读零件编号 观点：典型的 MLCC 零件编号编码了封装、电容量、容差、介质类别、额定电压以及引脚/包装。 证据：数据手册和采购单列出了封装尺寸、标称电容、容差、电压和介质特性的不同字段。 说明：始终根据官方数据手册验证封装代码 (0603)、电容代码、容差字母以及介质/温度特性，以防止 BOM 不匹配。 应用范围与预期用途 观点：10pF–100pF 范围内的 0603 MLCC 针对空间受限设计中的旁路、滤波和耦合进行了优化。 证据：实验室测量确认了该尺寸等级中预期的电容量随频率变化的行为以及自谐振频率 (SRF)。 说明：由于封装紧凑，需考虑较低的绝对电容量和显著的直流偏置效应；是电源轨去耦的理想选择。 电气特性与规格 关键规格包括标称电容、容差、额定直流电压、电容随直流偏置变化的曲线、温度特性、损耗角正切值 (DF) 以及绝缘电阻。每个指标都直接影响电路滤波效果和长期稳定性。 参数 数据手册 (典型值/限值) 测量性能 可视化容差 标称电容 56 pF ±5% ~54–58 pF 额定直流电压 50 V 不适用 (静态) 电容随直流偏置变化 指定曲线 额定电压下下降 20–40% DF / ESR DF < 0.02 符合类别限制 运行限制与降额指南 保守的电压降额和对温度限制的关注可显着提高长期可靠性。我们建议在高可靠性应用中，在低于额定直流电压的 50–70% 下运行，并记录由于温度变化导致的预期电容偏移。 实验室测试方法 我们的测试套件涵盖了全频谱范围内的电容随频率变化、电容随直流偏置变化以及 ESR/DF。我们使用 20–50 个零件的样本量以确保统计相关性，并记录中值和偏差，以为实际设计余量提供参考。 数据解读 观察到的行为包括偏置下的电容减少和共振时的 ESR 峰值。标记任何电容损耗超过设计允许范围或发生显著回流后偏移的结果；这些情况可能需要进行扩展的老化测试。 可靠性与鉴定清单 常见失效模式 • PCB 弯曲导致的机械裂纹。 • 过压下的介质击穿。 • 热循环后的焊点疲劳。 鉴定要求 • 温湿度偏置 (THB) 测试。 • 可焊性和回流焊耐受性。 • 长期直流偏置老化方案。 PCB 实施与采购 组装最佳实践 利用保守的焊盘图形和受控的锡膏开口来降低开裂风险。避免在关键电容器附近采用“盘中孔”设计，并严格控制回流焊升温速率以防止热冲击。 采购与 BOM 管理 锁定关键参数：封装尺寸、标称电容、容差和介质类别。在寻找替代货源时，确保电容随偏置变化的曲线与原始规格相匹配，以维持系统级性能。 总结与选型常见问题 如何验证电容随直流偏置的变化？ + 始终获取制造商的数据手册曲线，并辅以在预期工作偏置下的实验室测量。这可以确保电容量在实际工作电压下对于去耦而言仍然足够。 推荐的组装控制措施有哪些？ + 当需要高可靠性时，请在低于满额定电压的情况下运行。使用保守的焊盘图形和严格控制的回流焊曲线，以减少陶瓷层中产生微裂纹的风险。 我应该向供应商要求哪些鉴定测试？ + 标准要求应包括温湿度偏置 (THB)、热冲击、回流焊耐受性以及样本批次的偏置老化测试。所有采购询价单 (RFQ) 中都应记录明确的通过/失败标准。 最终建议 对于 MLCC 06031A560J4T2A，技术成功取决于通过代表性测量确认数据手册的主张。通过采用保守的电压/温度降额并执行严格的 PCB 处理规范，工程师可以确保该组件满足紧凑型高性能电子设备的严苛需求。
MLCC 06031A331J4T2A：紧凑型NP0 330pF 100V规格
设计初衷 指定稳定小数值电容器的工程师通常选择 NP0 (C0G) MLCC，以实现最小的电容漂移和低损耗。MLCC 06031A331J4T2A 结合了 330pF 标称值、100V 额定电压和 NP0 介质，使其适用于对稳定性要求极高的定时、射频前端和精密模拟基准电路。 技术范围 本文参考了生产就绪型设计的标准实验室测试实践，总结了关键的电气和机械规格、实际的直流偏置和频率行为、测试建议、布局技巧以及采购清单。 MLCC 06031A331J4T2A 规格摘要一览 电气数据表快照 核心电气规格决定了其对精密设计的适用性。对于 MLCC 06031A331J4T2A，其封装针对最小温度和偏置漂移进行了优化。 参数 典型值 标称电容 330 pF 容差 ±5% (J) 额定电压 100 V DC 温度系数 NP0 / C0G (~0 ±30 ppm/°C) 封装代码 0603 (06031 焊盘) 介质稳定性比较 NP0 (C0G) 漂移 < 0.5% X7R 漂移 (典型值) ~15% 注意：NP0 在整个温度范围（-55°C 至 +125°C）内保持近乎零的漂移。 数据表深度解析：数字在实践中的含义 电容、容差和稳定性 NP0 介质提供卓越的稳定性。其规格通常在 0 ±30 ppm/°C 左右，这意味着在典型操作范围内电容漂移可以忽略不计。这种稳定性使得 330pF NP0 组件成为振荡器负载电容、ADC 基准旁路和射频匹配的理想选择，因为在这些应用中，介质吸收会降低性能。 额定电压与直流偏置行为 虽然直流偏置会降低陶瓷 MLCC 的有效电容，但 NP0 的敏感度远低于高 K 介质。对于额定电压为 100V 的 330pF NP0 组件，在适度偏置下预计仅有百分之几的变化。尽管如此，精密设计仍应包含余量，并在必要时量化降额。 电气性能与测试注意事项 频率响应、ESR/ESL 和自谐振频率 (SRF) + 贴片 MLCC 的阻抗随频率变化。ESR/ESL 决定了可用带宽。NP0 组件在射频下保持低损耗的时间比高 K 类型更长。设计人员应生成 Z(f) 和 SRF 数据，以确认其在目标电路中的行为，特别是对于射频去耦应用。 可靠性和环境测试要求 + 关键的行业测试包括电容随温度的变化（−55°C 至 +125°C）、热冲击、湿度浸泡和可焊性。对于工业或汽车市场，需要批次级报告或 AEC 风格的认证，以验证在预期应力下的稳定性。 PCB 布局和组装技巧 + 将电容器放置在靠近其服务的引脚处，并尽量缩短过孔距离。提供对称焊盘以减少机械应力，遵循推荐的焊盘图案，并使用保守的回流焊曲线以限制翘曲和焊点应力。 替代方案与权衡 介质选择 NP0/C0G 提供最低的漂移。虽然更换为 X7R/X5R 可能会提供更高的密度，但需要通过校准或更大的安全余量来减轻显著的温度和偏置漂移。 封装尺寸优化 将尺寸从 0603 增加到 0805 可以增加电压余量并简化组装。然而，在紧凑型精密设计中，0603 仍然是平衡板卡面积与性能的标准选择。 采购与测试清单 ✓ 向供应商索取电容随电压变化的表格和温度系数表。 ✓ 验证 MSL 等级并获取推荐的回流焊曲线。 ✓ 实施进料检验：抽样检查批次的直流偏置和电容分布。 ✓ 确保供应商协议中包含批次追溯和防伪条款。 结论 MLCC 06031A331J4T2A 是一款适用于稳定性敏感电路的高可靠性组件。通过在紧凑的 0603 封装中结合 NP0 介质和 100V 额定电压，它确保了在最苛刻的射频和模拟环境中的精密性。 稳定介质 NP0 提供近乎零的 ppm/°C 稳定性，是实现最小漂移定时的理想选择。 电压性能 100V 额定电压为高压精密任务提供了充足的余量。 质量保证标准 放行前需要完整的批次可追溯性和电容随温度变化的曲线。
